常有客戶向國耀電子（KINGUOYAO）咨詢有關穩壓給水設備控制器相關的問題，比如原理、參數、產品手冊、接線圖、接線方式等等，其中，接線圖和接線方式是客戶問得最多問題之一。不同廠家研發、生產的穩壓給水設備控制器在結構布局、功能方面可能略有差異。為了能夠更好地詳述清楚穩壓給水設備控制器接線方式，接下來以市面上備受歡迎的GYXF708-2WP消防穩壓給水設備控制器為例。那么，GYXF708-2WP是如何接線的呢？GYXF708-2WP接線圖怎么看呢？

查閱國耀電子推出的GYXF708-2WP消防穩壓給水設備控制器產品手冊可知，GYXF708-2WP是一款能夠滿足消防增壓穩壓泵控制（穩壓泵一用一備控制設備）并且符合GB27898.3-2011 標準設計的消防電氣控制器產品。GYXF708-2WP用于消防泵控制設備中的邏輯運算、自動遠程信號處理、接觸器驅動、電壓電流顯示及負載故障保護切換，適用于0.55-37KW的水泵，直接啟動柜中邏輯控制。

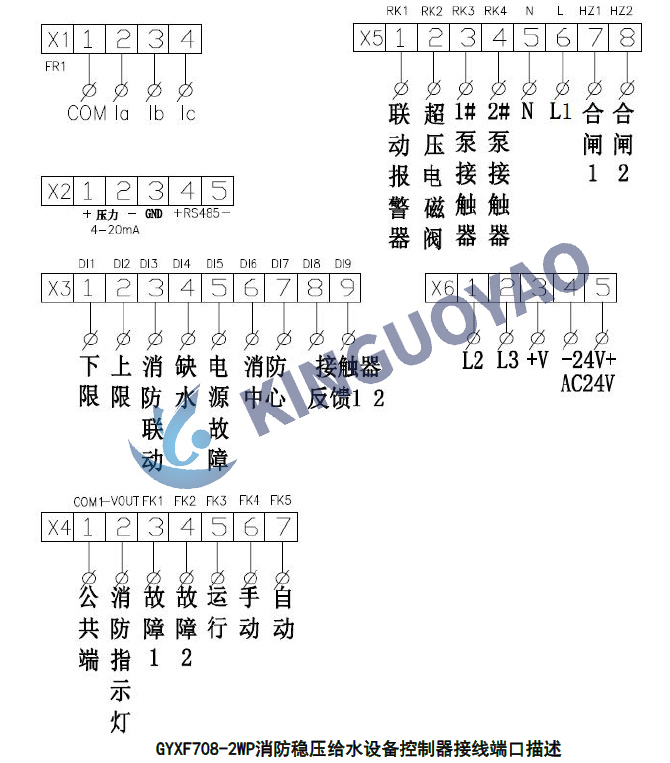

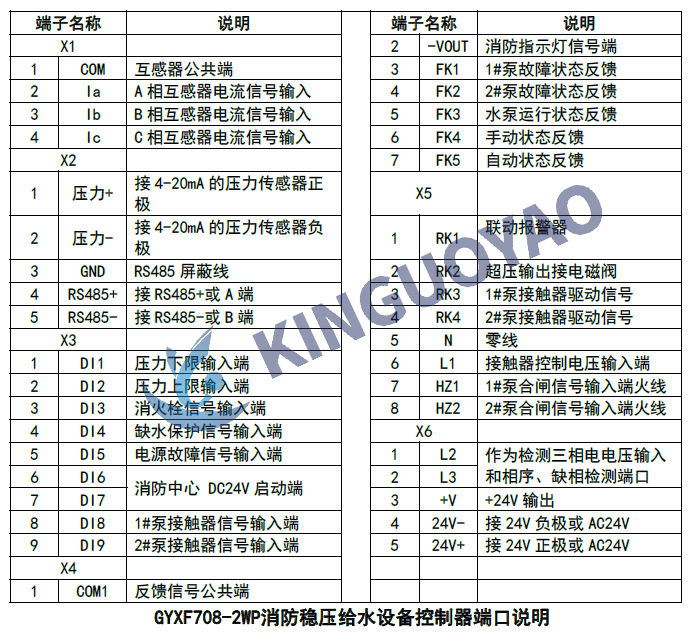

了解GYXF708-2WP接線方式之前，有必要對GYXF708-2WP各個接線端口熟練掌握，關于GYXF708-2WP端口描述和說明如下圖所示：

看完，相信大家對GYXF708-2WP有一定的了解了，如還有不懂的地方，可直接查看： GYXF708-2WP消防穩壓給水設備控制器產品手冊（PDF資料），當然您也可直接咨詢國耀電子：187 5811 9262（微信同號） 余先生
